منهول بتنی

در شبکه های جمع آوری فاضلاب، خطوط انتقال آب و سیستم های زهکشی شهری، وجود نقاط دسترسی برای بازرسی، تعمیر و نگهداری خطوط لوله یک ضرورت فنی محسوب می شود. این نقاط دسترسی که به آن ها منهول (Manhole) گفته می شود، بخش مهمی از زیرساخت های شهری هستند و امکان کنترل عملکرد شبکه را فراهم می کنند.

در میان انواع مختلف منهول، منهول بتنی به دلیل مقاومت مکانیکی بالا، دوام طولانی و قابلیت تحمل بارهای ترافیکی سنگین، یکی از پرکاربردترین گزینه ها در پروژه های زیرساختی محسوب می شود. این سازه ها در شبکه های فاضلاب شهری، خطوط انتقال آب، سیستم های زهکشی و بسیاری از پروژه های عمرانی مورد استفاده قرار می گیرند.

امروزه با توسعه شهرها و افزایش پیچیدگی شبکه های زیرزمینی، استفاده از منهول پیش ساخته بتنی به دلیل سرعت نصب بالا و کیفیت کنترل شده در کارخانه، به گزینه ای محبوب برای مهندسان و پیمانکاران تبدیل شده است.

در این صفحه از سایت پالاب، به صورت تخصصی به بررسی موارد زیر می پردازیم:

• تعریف فنی منهول بتنی
• کاربردهای آن در پروژه های شهری و صنعتی
• اجزای سازه ای منهول
• انواع منهول بتنی
• مشخصات فنی و ابعاد استاندارد
• استانداردهای تولید
• مراحل نصب منهول بتنی
• عوامل مؤثر بر قیمت منهول بتنی

این راهنما برای مهندسان عمران، مشاوران پروژه، پیمانکاران شبکه فاضلاب و شرکت های آب و فاضلاب تهیه شده است تا بتوانند با دیدی فنی تر، بهترین گزینه را برای پروژه های خود انتخاب کنند.

منهول بتنی چیست

منهول بتنی یک سازه دسترسی عمودی در شبکه های زیرزمینی است که امکان بازرسی، تعمیر، نگهداری و اتصال خطوط لوله را فراهم می کند. این سازه معمولاً به شکل استوانه ای طراحی می شود و از بتن مسلح یا بتن پیش ساخته تولید می گردد.

از دیدگاه مهندسی شبکه های فاضلاب، منهول ها در نقاط کلیدی شبکه نصب می شوند، از جمله:

• محل تغییر مسیر لوله
• نقاط تغییر قطر لوله
• محل اتصال چند خط لوله
• فواصل مشخص در خطوط طولانی

وجود منهول باعث می شود که تجهیزات بازرسی مانند دوربین های CCTV، تجهیزات لایروبی یا ابزارهای تعمیراتی به راحتی وارد شبکه شوند.

از نظر ساختاری، منهول بتنی باید بتواند چند نوع بارگذاری مختلف را تحمل کند:

• فشار جانبی خاک
• بار ترافیکی سطحی
• فشار آب های زیرزمینی
• بارهای ناشی از نشست خاک

به همین دلیل طراحی این سازه ها بر اساس استانداردهای مهندسی و با استفاده از بتن با مقاومت بالا انجام می شود.

در بسیاری از پروژه های شهری، منهول پیش ساخته بتنی به صورت قطعات مدولار تولید می شود و در محل پروژه مونتاژ می گردد. این روش علاوه بر کاهش زمان اجرا، باعث افزایش کیفیت ساخت نیز می شود.

به عنوان مثال، در پروژه های توسعه شبکه فاضلاب شهری، معمولاً در فواصل 30 تا 80 متر یک منهول نصب می شود تا دسترسی مناسب برای تعمیرات فراهم گردد.

کاربردهای منهول بتنی

منهول های بتنی در بسیاری از زیرساخت های شهری و صنعتی مورد استفاده قرار می گیرند. این سازه ها علاوه بر ایجاد دسترسی به شبکه های زیرزمینی، نقش مهمی در مدیریت جریان سیالات و نگهداری سیستم های انتقال دارند.

در ادامه مهم ترین کاربردهای منهول بتنی در پروژه های عمرانی بررسی می شود.

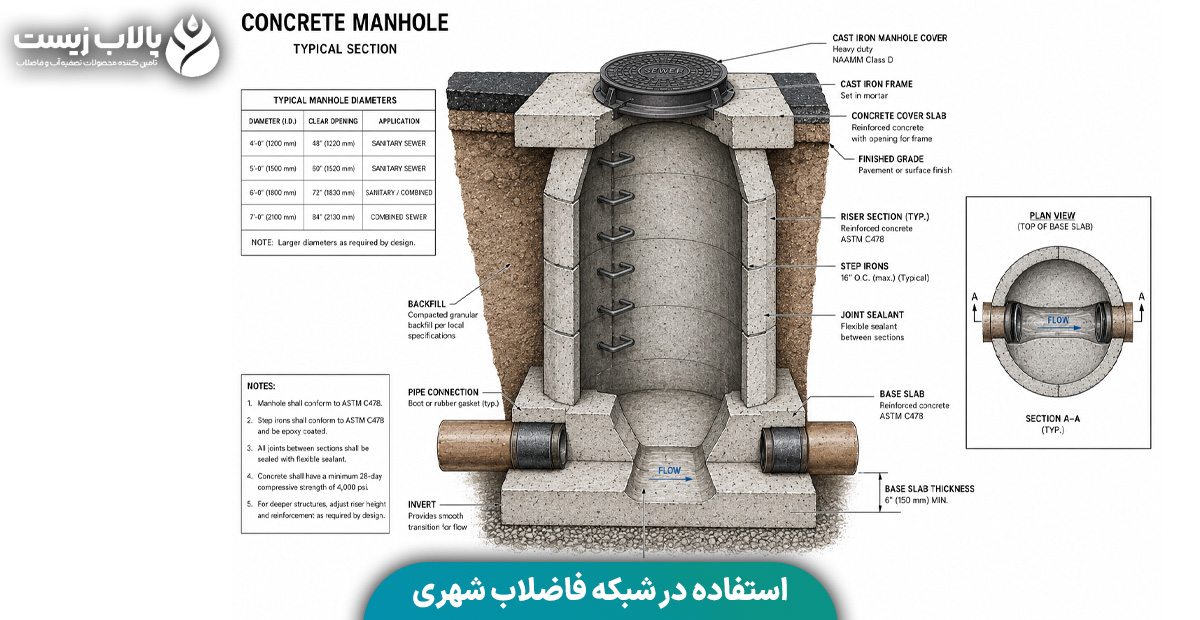

استفاده در شبکه فاضلاب شهری

اصلی ترین کاربرد منهول بتنی در شبکه جمع آوری و انتقال فاضلاب شهری است. در این شبکه ها، منهول ها به عنوان نقاط دسترسی برای بازرسی و نگهداری خطوط لوله استفاده می شوند.

وجود منهول در شبکه فاضلاب امکان انجام عملیات زیر را فراهم می کند:

• بازرسی دوره ای خطوط لوله
• رفع گرفتگی و انسداد
• شستشوی خطوط با تجهیزات فشار بالا
• تعمیر یا تعویض بخش های آسیب دیده شبکه

در بسیاری از پروژه های توسعه شهری، طراحی شبکه فاضلاب بدون در نظر گرفتن منهول های استاندارد می تواند باعث افزایش هزینه های نگهداری در بلندمدت شود.

به عنوان مثال در پروژه های فاضلاب کلان شهرها، استفاده از منهول بتنی با قطر 1000 تا 1500 میلی متر رایج است تا امکان ورود اپراتور برای عملیات تعمیراتی فراهم شود.

کاربرد در سیستم های زهکشی

یکی دیگر از کاربردهای مهم منهول بتنی در سیستم های زهکشی و جمع آوری آب های سطحی است. در این سیستم ها، منهول ها به عنوان نقاط اتصال و هدایت جریان آب عمل می کنند.

در پروژه های زهکشی شهری، معمولاً منهول ها در محل های زیر نصب می شوند:

• تقاطع خطوط زهکشی
• نقاط تغییر شیب کانال
• محل اتصال لوله های جمع آوری آب باران

این سازه ها باعث می شوند که جریان آب به صورت کنترل شده در شبکه هدایت شود و از تجمع آب در سطح خیابان ها جلوگیری گردد.

استفاده در خطوط انتقال آب

در برخی از خطوط انتقال آب نیز از منهول بتنی برای دسترسی به تجهیزات کنترلی استفاده می شود. این تجهیزات ممکن است شامل موارد زیر باشند:

• شیرآلات کنترلی
• شیرهای قطع و وصل
• شیرهای هواگیری
• تجهیزات اندازه گیری دبی

در چنین مواردی، منهول نقش یک محفظه دسترسی را ایفا می کند و امکان تعمیر یا تعویض تجهیزات را فراهم می سازد.

دسترسی برای تعمیر و نگهداری خطوط لوله

یکی از مهم ترین دلایل استفاده از منهول ها، فراهم کردن دسترسی ایمن برای بازرسی و نگهداری شبکه های زیرزمینی است.

در خطوط لوله ای که طول زیادی دارند، عدم وجود نقاط دسترسی می تواند باعث شود عملیات تعمیر بسیار پیچیده و پرهزینه شود. با استفاده از منهول بتنی، تیم های نگهداری می توانند به سرعت به محل مشکل دسترسی پیدا کنند.

به عنوان مثال در شبکه های فاضلاب صنعتی، وجود منهول در فواصل مشخص امکان انجام عملیات زیر را فراهم می کند:

• نمونه برداری از جریان فاضلاب
• کنترل عملکرد شبکه
• بررسی میزان رسوب گذاری در لوله ها

اجزای اصلی منهول بتنی

یک منهول بتنی استاندارد از چند بخش سازه ای اصلی تشکیل شده است که هرکدام نقش مشخصی در عملکرد، مقاومت سازه و دسترسی به شبکه دارند. طراحی صحیح این اجزا تأثیر مستقیمی بر دوام سازه، آب بندی و تحمل بارهای ترافیکی دارد.

در اغلب پروژه های زیرساختی، منهول ها به صورت سیستم مدولار شامل چند قطعه مجزا تولید و در محل پروژه مونتاژ می شوند.

اجزای اصلی یک منهول بتنی عبارت اند از:

• کفی منهول (Base Slab)
• بدنه یا رایزر (Riser)
• دال یا سقف منهول (Cover Slab)
• درپوش منهول (Manhole Cover)
• پله های دسترسی (Step Irons)

در ادامه هر یک از این اجزا از نظر فنی بررسی می شود.

کفی منهول (Base)

کفی یا پایه منهول پایین ترین بخش سازه است که بر روی بستر خاک یا لایه بتن مگر قرار می گیرد. این بخش نقش انتقال بار کل سازه به زمین را بر عهده دارد.

در شبکه های فاضلاب، کف منهول معمولاً به صورت کانال هدایت جریان (Channel) طراحی می شود تا فاضلاب بدون ایجاد رسوب از داخل منهول عبور کند.

ویژگی های مهم کفی منهول شامل موارد زیر است:

• مقاومت فشاری بالا
• طراحی هیدرولیکی مناسب برای عبور جریان
• جلوگیری از تجمع رسوبات
• ایجاد تراز مناسب برای اتصال لوله ها

در بسیاری از منهول های پیش ساخته بتنی، کفی به صورت یک قطعه مجزا با کانال از پیش قالب گیری شده تولید می شود که دقت اجرایی پروژه را افزایش می دهد.

بدنه یا رایزر منهول (Riser)

بدنه یا رایزر بخش استوانه ای منهول است که ارتفاع سازه را تشکیل می دهد و فضای دسترسی به داخل منهول را فراهم می کند.

این بخش معمولاً به صورت قطعات حلقه ای بتنی ساخته می شود که روی یکدیگر قرار می گیرند. هر حلقه دارای ضخامت مشخص و مقاومت مکانیکی بالا است تا بتواند فشارهای جانبی خاک و بارهای سطحی را تحمل کند.

ویژگی های مهم رایزر عبارت اند از:

• مقاومت در برابر فشار خاک
• مقاومت در برابر نفوذ آب های زیرزمینی
• اتصال مناسب بین قطعات
• دوام در محیط های خورنده فاضلاب

در پروژه های شهری معمولاً از حلقه های بتنی با ارتفاع 30 تا 90 سانتی متر استفاده می شود تا امکان تنظیم دقیق ارتفاع منهول فراهم گردد.

دال یا سقف منهول (Cover Slab)

دال بتنی منهول قطعه ای است که در بالاترین بخش سازه نصب می شود و وظیفه آن توزیع بارهای سطحی و انتقال آن ها به دیواره های منهول است.

این دال معمولاً دارای یک دهانه مرکزی است که درپوش منهول روی آن قرار می گیرد.

در طراحی دال منهول، عوامل زیر باید در نظر گرفته شود:

• بار ترافیکی سطحی
• ضخامت مناسب دال
• مقاومت خمشی بتن
• نوع درپوش مورد استفاده

در مناطق شهری که منهول در زیر خیابان یا بزرگراه قرار دارد، طراحی دال باید به گونه ای باشد که بتواند بار وسایل نقلیه سنگین را تحمل کند.

درپوش منهول (Manhole Cover)

درپوش منهول قطعه ای است که دهانه دسترسی را می پوشاند و مانع ورود اجسام خارجی، آب های سطحی یا افراد غیرمجاز به داخل شبکه می شود.

درپوش ها معمولاً از مواد زیر ساخته می شوند:

• چدن داکتیل
• چدن خاکستری
• کامپوزیت
• فولاد

انتخاب نوع درپوش به کلاس باربری و محل نصب بستگی دارد. برای مثال در خیابان های پرتردد معمولاً از درپوش های چدنی سنگین استفاده می شود.

پله های دسترسی (Step Irons)

در منهول هایی که عمق زیادی دارند، برای ورود اپراتورها به داخل سازه از پله های فلزی یا پلیمری استفاده می شود.

این پله ها در بدنه منهول نصب می شوند و باید دارای ویژگی های زیر باشند:

• مقاومت در برابر خوردگی
• استحکام مکانیکی بالا
• سطح ضد لغزش
• فاصله استاندارد بین پله ها

در محیط های فاضلابی که دارای گازهای خورنده هستند، استفاده از پله های پلی پروپیلن تقویت شده رایج تر است.

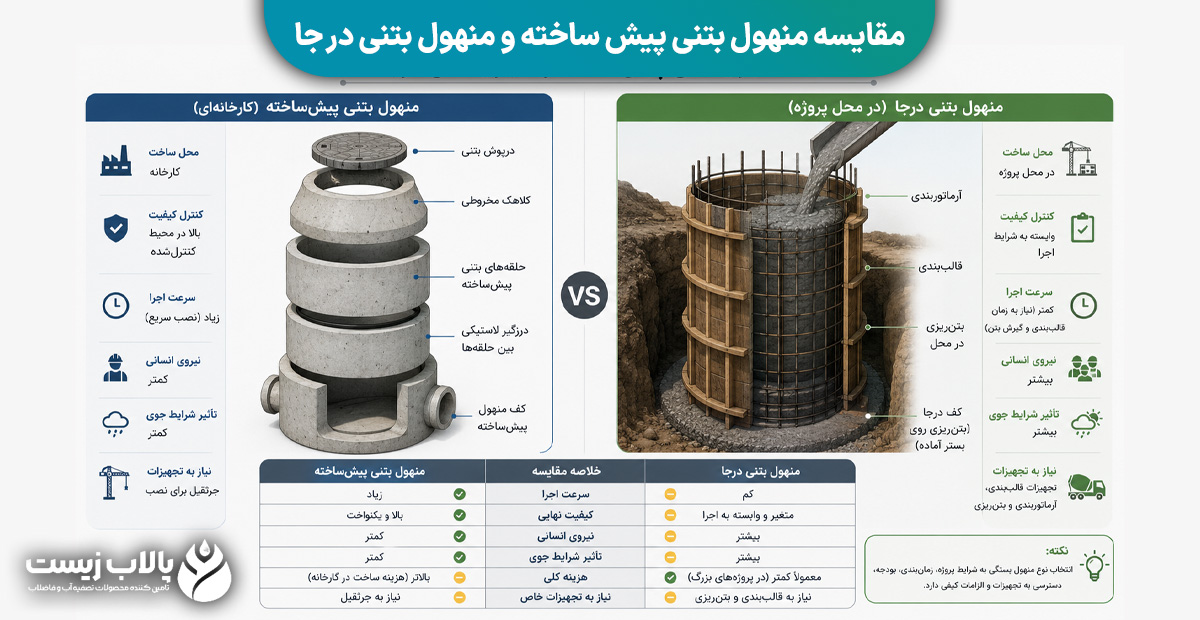

انواع منهول بتنی

منهول های بتنی بسته به روش تولید و نحوه اجرا به چند دسته اصلی تقسیم می شوند. انتخاب نوع مناسب به عواملی مانند شرایط پروژه، زمان اجرا، عمق شبکه و هزینه ساخت بستگی دارد.

مهم ترین انواع منهول بتنی عبارت اند از:

• منهول بتنی پیش ساخته
• منهول بتنی درجا
• منهول مدولار

در ادامه هرکدام از این گزینه ها به صورت فنی بررسی می شوند.

منهول بتنی پیش ساخته

منهول پیش ساخته بتنی یکی از پرکاربردترین انواع منهول در پروژه های مدرن زیرساختی است. این نوع منهول در کارخانه و تحت شرایط کنترل شده تولید می شود و سپس به محل پروژه منتقل می گردد.

مزایای اصلی این روش عبارت اند از:

• کنترل کیفیت بهتر بتن
• سرعت بالای اجرا
• کاهش خطاهای اجرایی
• کاهش هزینه نیروی انسانی

در پروژه های شبکه فاضلاب شهری، استفاده از منهول پیش ساخته بتنی باعث می شود زمان اجرای پروژه به شکل قابل توجهی کاهش پیدا کند.

برای مثال در پروژه های توسعه شبکه فاضلاب شهری، پیمانکاران می توانند در یک روز چندین منهول را نصب کنند، در حالی که اجرای منهول درجا زمان بسیار بیشتری نیاز دارد.

منهول بتنی درجا

در این روش، منهول مستقیماً در محل پروژه قالب بندی و بتن ریزی می شود. این روش در پروژه هایی استفاده می شود که شرایط خاصی دارند و استفاده از قطعات پیش ساخته امکان پذیر نیست.

از جمله شرایطی که ممکن است اجرای منهول درجا را ضروری کند می توان به موارد زیر اشاره کرد:

• ابعاد غیر استاندارد
• عمق بسیار زیاد شبکه
• شرایط خاص زمین
• محدودیت در حمل قطعات بزرگ

اگرچه این روش انعطاف پذیری بیشتری در طراحی دارد، اما معمولاً دارای معایبی مانند زمان اجرای بیشتر و وابستگی به کیفیت اجرای کارگاهی است.

منهول بتنی مدولار

منهول مدولار نوعی سیستم پیش ساخته است که از قطعات استاندارد قابل مونتاژ تشکیل شده است. در این سیستم، قطعات مختلف مانند کفی، حلقه های بدنه و دال به صورت جداگانه تولید می شوند.

مزایای این سیستم عبارت اند از:

• انعطاف در تنظیم ارتفاع منهول
• سرعت نصب بالا
• سهولت حمل قطعات
• کاهش هزینه های اجرایی

به همین دلیل، در بسیاری از پروژه های زیرساختی جدید، استفاده از سیستم های مدولار منهول بتنی به یک استاندارد اجرایی تبدیل شده است.

مشخصات فنی و ابعاد استاندارد منهول بتنی

در طراحی شبکه های فاضلاب و زهکشی، انتخاب صحیح ابعاد منهول بتنی اهمیت زیادی دارد. ابعاد منهول باید به گونه ای انتخاب شود که علاوه بر فراهم کردن فضای کافی برای دسترسی و عملیات تعمیراتی، بتواند بارهای سازه ای و فشارهای محیطی را نیز تحمل کند.

ابعاد و مشخصات فنی منهول ها معمولاً بر اساس موارد زیر تعیین می شوند:

• قطر لوله های متصل به منهول
• عمق شبکه فاضلاب
• نوع خاک و شرایط ژئوتکنیکی
• میزان بار ترافیکی سطحی
• استانداردهای طراحی پروژه

در بسیاری از پروژه های شهری، منهول ها به شکل استوانه ای طراحی می شوند زیرا این شکل هندسی بهترین عملکرد را در برابر فشارهای جانبی خاک دارد.

قطرهای رایج منهول بتنی

قطر داخلی منهول یکی از مهم ترین پارامترهای طراحی است. این قطر باید به اندازه ای باشد که امکان دسترسی تجهیزات یا نیروی انسانی برای عملیات نگهداری فراهم شود.

قطرهای رایج منهول در پروژه های شهری عبارت اند از:

• 800 میلی متر
• 1000 میلی متر
• 1200 میلی متر
• 1500 میلی متر
• 2000 میلی متر

در شبکه های فاضلاب شهری معمولاً از منهول های با قطر 1000 یا 1200 میلی متر استفاده می شود، زیرا این ابعاد امکان ورود اپراتور و انجام عملیات تعمیراتی را فراهم می کند.

در پروژه های بزرگ مانند کلکتورهای اصلی فاضلاب یا خطوط انتقال با قطر زیاد ممکن است از منهول هایی با قطر بیش از 2000 میلی متر استفاده شود.

ارتفاع منهول

ارتفاع یا عمق منهول به عمق قرارگیری خطوط لوله در شبکه بستگی دارد. در بسیاری از پروژه ها، عمق شبکه فاضلاب بین 2 تا 6 متر است، اما در برخی موارد ممکن است این مقدار بیشتر نیز باشد.

در سیستم های منهول پیش ساخته بتنی، ارتفاع سازه با استفاده از حلقه های بتنی با ارتفاع استاندارد تنظیم می شود.

ارتفاع متداول حلقه ها معمولاً شامل موارد زیر است:

• 30 سانتی متر
• 60 سانتی متر
• 90 سانتی متر

این ساختار مدولار باعث می شود پیمانکار بتواند با ترکیب حلقه ها، ارتفاع دقیق مورد نیاز پروژه را ایجاد کند.

ضخامت دیواره منهول

ضخامت دیواره یکی از پارامترهای مهم در طراحی سازه ای منهول بتنی است. این ضخامت باید به گونه ای انتخاب شود که سازه بتواند فشار خاک و بارهای سطحی را تحمل کند.

ضخامت رایج دیواره ها در منهول های بتنی معمولاً در محدوده زیر قرار دارد:

• 100 میلی متر برای منهول های کوچک
• 120 تا 150 میلی متر برای منهول های متوسط
• 150 تا 200 میلی متر برای منهول های بزرگ یا عمیق

در پروژه هایی که سطح آب زیرزمینی بالا است یا خاک دارای فشار جانبی زیاد است، ممکن است ضخامت دیواره افزایش یابد.

مقاومت بتن مورد استفاده

کیفیت بتن یکی از مهم ترین عوامل تعیین کننده در دوام و طول عمر منهول بتنی است. بتن مورد استفاده باید علاوه بر مقاومت فشاری بالا، در برابر عوامل خورنده موجود در فاضلاب نیز مقاوم باشد.

در بسیاری از پروژه های زیرساختی، بتن مورد استفاده برای تولید منهول دارای مقاومت فشاری حداقل در محدوده زیر است:

• C30
• C35
• C40

در محیط هایی که فاضلاب دارای مواد شیمیایی خورنده است، استفاده از بتن های مقاوم در برابر سولفات یا بتن های با افزودنی های خاص توصیه می شود.

کلاس باربری منهول

یکی از پارامترهای مهم در طراحی منهول، کلاس باربری آن است. این پارامتر نشان می دهد که سازه قادر به تحمل چه میزان بار ترافیکی در سطح زمین است.

کلاس باربری معمولاً بر اساس محل نصب منهول تعیین می شود.

به طور کلی می توان موارد زیر را در نظر گرفت:

• مناطق پیاده رو و فضای سبز
• خیابان های شهری
• جاده های اصلی و بزرگراه ها
• مناطق صنعتی با تردد وسایل نقلیه سنگین

برای مثال در خیابان های شهری، منهول ها باید بتوانند بار ناشی از عبور کامیون ها و اتوبوس ها را تحمل کنند. به همین دلیل طراحی دال و درپوش منهول بتنی باید بر اساس کلاس باربری مناسب انجام شود.

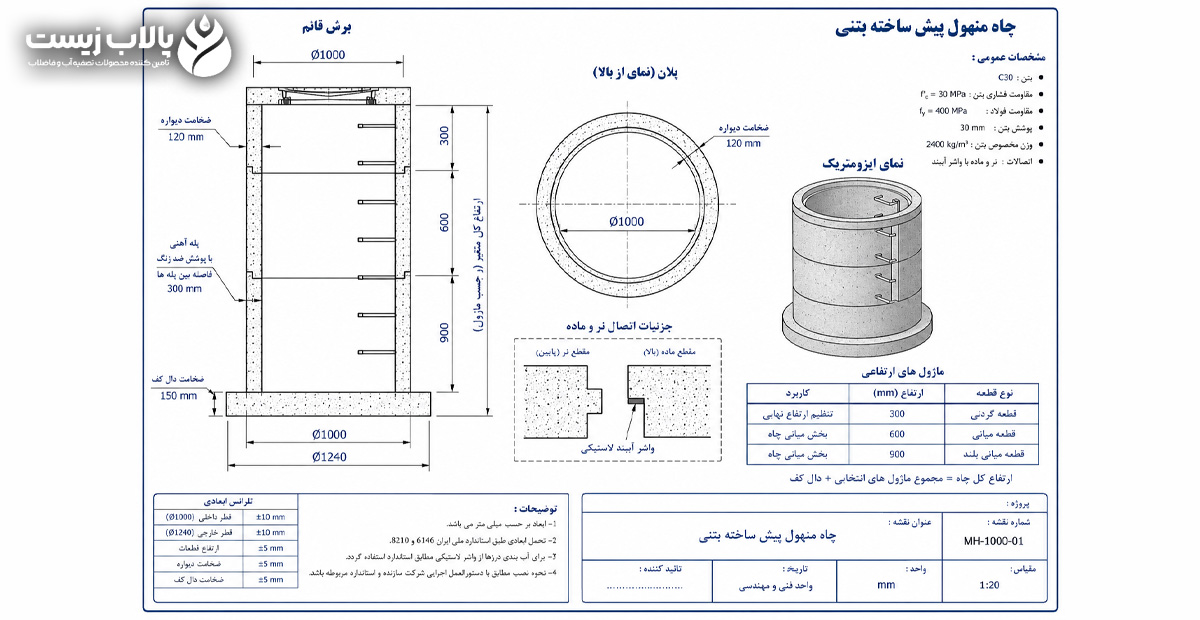

استانداردهای تولید منهول بتنی

تولید منهول بتنی باید مطابق با استانداردهای مهندسی معتبر انجام شود تا از نظر مقاومت سازه ای، دوام و ایمنی عملکرد مناسبی داشته باشد.

در پروژه های زیرساختی، رعایت استانداردهای تولید نقش مهمی در جلوگیری از مشکلاتی مانند نشت فاضلاب، نشست سازه و خرابی زودهنگام منهول دارد.

مهم ترین استانداردهای مورد استفاده در طراحی و تولید منهول های بتنی عبارت اند از:

استاندارد ASTM

استانداردهای موسسه ASTM یکی از مهم ترین مراجع فنی در حوزه تولید قطعات بتنی پیش ساخته هستند.

در زمینه منهول های بتنی، برخی استانداردهای مهم شامل موارد زیر هستند:

• ASTM C478

استاندارد مربوط به حلقه های بتنی پیش ساخته برای منهول ها

• ASTM C76

استاندارد مربوط به لوله های بتنی مسلح

این استانداردها الزامات مربوط به مقاومت بتن، ابعاد، آرماتورگذاری و کیفیت ساخت را مشخص می کنند.

استاندارد AASHTO

استانداردهای AASHTO بیشتر در پروژه های راه سازی و زیرساخت های حمل ونقل مورد استفاده قرار می گیرند.

در پروژه هایی که منهول در زیر مسیرهای ترافیکی نصب می شود، رعایت الزامات این استانداردها اهمیت زیادی دارد زیرا بارهای وارده به سازه بسیار بیشتر است.

استانداردهای ملی ایران

در ایران نیز تولید قطعات بتنی پیش ساخته باید مطابق با استانداردهای ملی ایران و دستورالعمل های شرکت مهندسی آب و فاضلاب کشور انجام شود.

این استانداردها شامل الزامات زیر هستند:

• کیفیت مصالح مصرفی
• مقاومت بتن
• آرماتورگذاری
• کنترل ابعاد
• الزامات حمل و نصب

رعایت این استانداردها باعث می شود منهول بتنی بتواند در شرایط محیطی مختلف عملکرد قابل اعتماد و طول عمر بالا داشته باشد.

مزایا و ویژگی های منهول بتنی

استفاده از منهول بتنی در شبکه های فاضلاب و زیرساخت های شهری به دلیل ویژگی های سازه ای و عملکردی آن بسیار رایج است. این سازه ها در مقایسه با بسیاری از گزینه های دیگر، از نظر مقاومت مکانیکی، طول عمر و پایداری در شرایط محیطی مختلف عملکرد بسیار مناسبی دارند.

در ادامه مهم ترین مزایای استفاده از منهول بتنی بررسی می شود.

دوام و طول عمر بالا

یکی از مهم ترین مزایای منهول های بتنی، طول عمر بسیار زیاد آن ها است. در صورت تولید مطابق استاندارد و اجرای صحیح، این سازه ها می توانند چندین دهه بدون نیاز به تعویض در شبکه باقی بمانند.

بتن مسلح مقاومت بسیار بالایی در برابر:

• فشار خاک
• تغییرات دمایی
• شرایط محیطی سخت

دارد و همین موضوع باعث می شود که منهول های بتنی برای استفاده در زیرساخت های بلندمدت شهری گزینه ای مناسب باشند.

مقاومت بالا در برابر فشار خاک

منهول ها در عمق زمین نصب می شوند و همواره تحت فشار جانبی خاک قرار دارند. طراحی استوانه ای منهول بتنی باعث می شود که این سازه بتواند فشارهای جانبی را به شکل یکنواخت توزیع کند.

در پروژه هایی که عمق شبکه زیاد است، این ویژگی اهمیت بسیار زیادی دارد زیرا سازه باید بتواند بدون ترک خوردگی یا تغییر شکل، فشارهای خاک را تحمل کند.

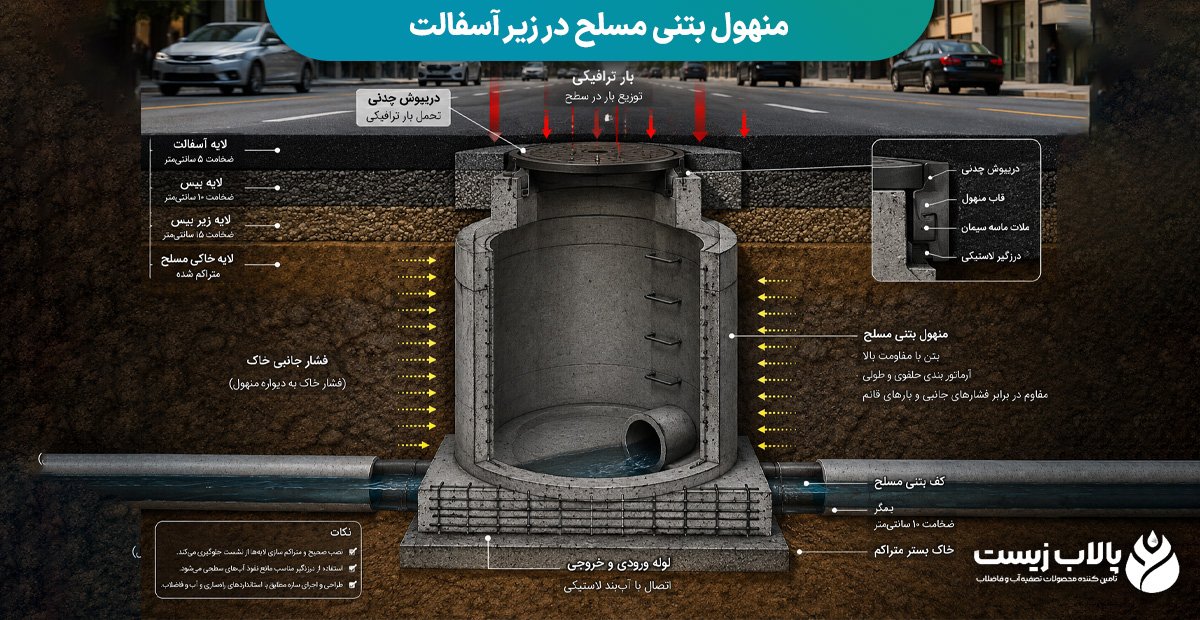

تحمل بارهای ترافیکی سنگین

در بسیاری از پروژه ها، منهول ها در زیر خیابان ها، بزرگراه ها یا محوطه های صنعتی نصب می شوند. در چنین شرایطی سازه باید بتواند بارهای ترافیکی سنگین ناشی از عبور خودروها و ماشین آلات را تحمل کند.

ترکیب بدنه بتنی مقاوم، دال بتنی مستحکم و درپوش مناسب باعث می شود که منهول بتنی بتواند در این شرایط عملکرد قابل اطمینانی داشته باشد.

نگهداری آسان

از دیگر مزایای مهم منهول های بتنی، سهولت نگهداری و تعمیر آن ها است. در صورت بروز مشکل در شبکه، اپراتورها می توانند از طریق منهول به خطوط لوله دسترسی پیدا کنند و عملیات لازم را انجام دهند.

وجود این نقاط دسترسی باعث می شود هزینه های نگهداری شبکه در بلندمدت کاهش یابد.

سازگاری با انواع پروژه ها

منهول پیش ساخته بتنی را می توان در پروژه های مختلفی مورد استفاده قرار داد، از جمله:

• شبکه فاضلاب شهری
• سیستم های زهکشی
• خطوط انتقال آب
• پروژه های صنعتی
• محوطه سازی شهری

این انعطاف پذیری باعث شده است که منهول های بتنی به یکی از اجزای اصلی زیرساخت های شهری تبدیل شوند.

مراحل نصب منهول بتنی

نصب صحیح منهول بتنی نقش بسیار مهمی در عملکرد و طول عمر آن دارد. اگرچه منهول های پیش ساخته کیفیت بالایی دارند، اما اجرای نادرست در محل پروژه می تواند باعث بروز مشکلاتی مانند نشت فاضلاب، نشست سازه یا آسیب به لوله ها شود.

در ادامه مراحل اصلی نصب منهول بتنی در پروژه های عمرانی بررسی می شود.

حفاری محل نصب

در مرحله اول، محل نصب منهول بر اساس نقشه های اجرایی مشخص شده و عملیات حفاری انجام می شود. ابعاد حفاری باید به گونه ای باشد که فضای کافی برای قرارگیری سازه و عملیات اجرایی فراهم شود.

در این مرحله باید به موارد زیر توجه شود:

• جلوگیری از ریزش دیواره های حفاری
• کنترل تراز کف گود
• رعایت ایمنی کارگاه

آماده سازی بستر

پس از حفاری، بستر محل نصب باید آماده شود. معمولاً برای این کار یک لایه بتن مگر یا مصالح دانه ای متراکم در کف گود اجرا می شود.

هدف از این مرحله ایجاد سطحی پایدار و تراز برای قرارگیری کفی منهول است.

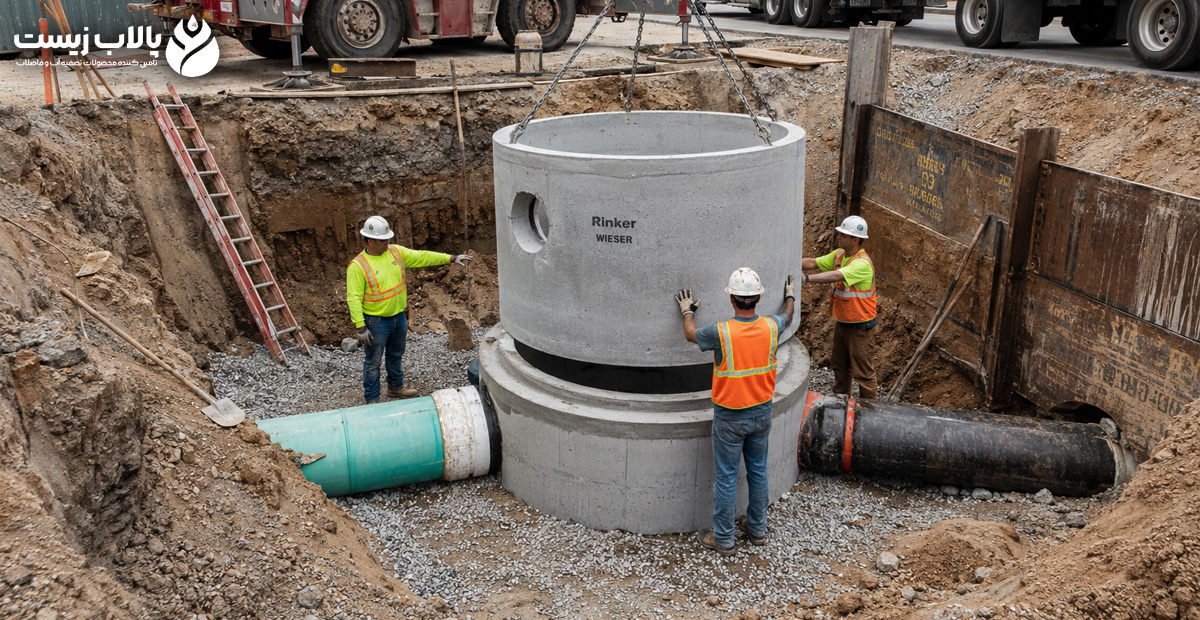

نصب کفی و بدنه منهول

در مرحله بعد، کفی منهول در محل قرار داده می شود و سپس حلقه های بدنه به ترتیب روی آن نصب می شوند.

در منهول پیش ساخته بتنی، این عملیات معمولاً با استفاده از جرثقیل انجام می شود. اتصال حلقه ها باید به گونه ای باشد که از نظر سازه ای پایدار و از نظر هیدرولیکی آب بندی شده باشد.

اتصال لوله ها

پس از نصب بدنه منهول، لوله های ورودی و خروجی به سازه متصل می شوند. محل اتصال لوله ها باید کاملاً آب بندی شود تا از نشت فاضلاب یا ورود آب های زیرزمینی جلوگیری شود.

در بسیاری از پروژه ها برای آب بندی از ملات سیمانی، واشرهای لاستیکی یا مواد آب بندی پلیمری استفاده می شود.

نصب دال و درپوش منهول

در مرحله نهایی، دال بتنی منهول روی بدنه نصب می شود و سپس درپوش روی دهانه آن قرار می گیرد.

تراز درپوش باید با سطح نهایی خیابان یا محوطه هماهنگ باشد تا از ایجاد مشکلات ترافیکی یا تجمع آب جلوگیری شود.

عوامل مؤثر بر قیمت منهول بتنی

قیمت منهول بتنی به عوامل مختلفی بستگی دارد و نمی توان برای همه پروژه ها یک قیمت ثابت در نظر گرفت. در زمان برآورد هزینه پروژه، مهندسان باید چند پارامتر مهم را در نظر بگیرند.

قطر منهول

یکی از مهم ترین عوامل تعیین کننده قیمت منهول بتنی، قطر آن است. هرچه قطر منهول بزرگ تر باشد، حجم بتن مصرفی و میزان آرماتور مورد نیاز افزایش پیدا می کند.

به همین دلیل، منهول های با قطر 1500 یا 2000 میلی متر معمولاً قیمت بالاتری نسبت به منهول های کوچک تر دارند.

ارتفاع سازه

ارتفاع یا عمق منهول نیز تأثیر مستقیمی بر قیمت آن دارد. در پروژه هایی که عمق شبکه زیاد است، تعداد حلقه های بتنی افزایش پیدا می کند و در نتیجه هزینه نهایی بیشتر خواهد شد.

نوع بتن و کیفیت مصالح

استفاده از بتن با مقاومت بالاتر یا بتن های مقاوم در برابر محیط های خورنده می تواند باعث افزایش هزینه تولید شود. با این حال این موضوع معمولاً باعث افزایش طول عمر سازه نیز خواهد شد.

هزینه حمل و نقل

منهول های بتنی قطعاتی سنگین هستند و حمل آن ها به محل پروژه نیازمند تجهیزات مناسب است. فاصله کارخانه تولید تا محل پروژه می تواند تأثیر قابل توجهی بر قیمت نهایی داشته باشد.

شرایط اجرایی پروژه

شرایط خاص پروژه مانند موارد زیر نیز می تواند بر هزینه نهایی تأثیر بگذارد:

• عمق زیاد حفاری
• شرایط خاک نامناسب
• سطح آب زیرزمینی بالا
• محدودیت فضای کارگاهی

راهنمای انتخاب منهول مناسب برای پروژه

انتخاب صحیح منهول بتنی نقش مهمی در عملکرد بلندمدت شبکه فاضلاب دارد. مهندسان طراح و پیمانکاران باید هنگام انتخاب این سازه چند نکته کلیدی را در نظر بگیرند.

اولین نکته، تعیین قطر مناسب منهول بر اساس قطر لوله های شبکه و نیاز به دسترسی برای تعمیرات است.

نکته دوم، بررسی عمق شبکه و شرایط خاک پروژه است. در پروژه هایی با عمق زیاد یا خاک های سست، طراحی سازه باید با دقت بیشتری انجام شود.

موضوع مهم دیگر، انتخاب منهول پیش ساخته بتنی با کیفیت استاندارد است. تولید این قطعات در کارخانه های معتبر باعث می شود کیفیت بتن، آرماتورگذاری و ابعاد قطعات به شکل دقیق کنترل شود.

در نهایت، باید به استانداردهای تولید و مشخصات فنی محصول توجه شود تا سازه بتواند در طول عمر پروژه عملکرد قابل اعتمادی داشته باشد.

استعلام قیمت منهول بتنی از پالاب

شرکت پالاب با تجربه در تأمین تجهیزات و سازه های مورد استفاده در پروژه های آب و فاضلاب، انواع منهول بتنی و منهول پیش ساخته بتنی را مطابق با استانداردهای فنی ارائه می دهد.

اگر در حال طراحی یا اجرای پروژه های زیرساختی هستید، کارشناسان فنی پالاب می توانند در زمینه موارد زیر به شما مشاوره ارائه دهند:

• انتخاب ابعاد مناسب منهول بتنی
• بررسی مشخصات فنی مورد نیاز پروژه
• ارائه قیمت دقیق بر اساس شرایط پروژه
• تأمین منهول پیش ساخته با کیفیت استاندارد

برای دریافت مشاوره فنی و استعلام قیمت منهول بتنی می توانید با کارشناسان پالاب تماس بگیرید یا از طریق فرم درخواست قیمت در سایت اقدام کنید.

تیم فنی پالاب آماده است تا با ارائه راهکارهای مهندسی، شما را در اجرای پروژه های شبکه فاضلاب، زهکشی و انتقال آب همراهی کند.
