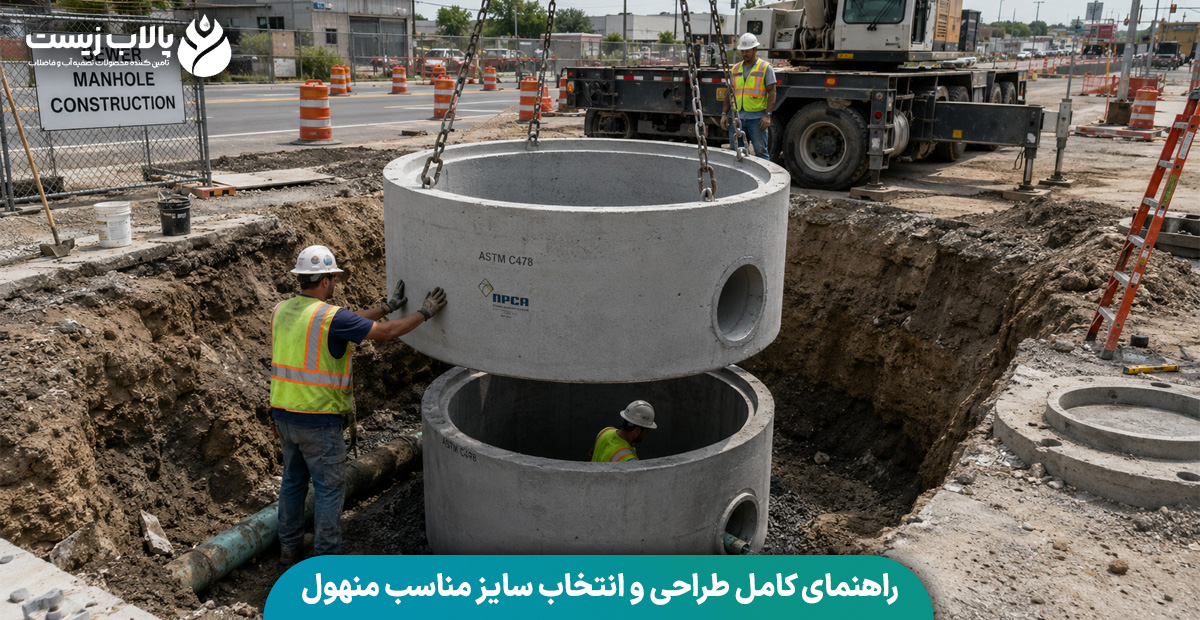

ابعاد منهول بتنی؛ راهنمای کامل طراحی و انتخاب سایز مناسب منهول

مقدمه

منهول بتنی یکی از مهم ترین اجزای شبکه های جمع آوری فاضلاب، سیستم های زهکشی و تأسیسات زیرزمینی شهری محسوب می شود. این سازه ها امکان دسترسی برای بازرسی، تعمیر و نگهداری خطوط لوله را فراهم می کنند و به همین دلیل ابعاد و اندازه های آن ها باید با دقت و بر اساس استانداردهای مهندسی تعیین شوند.

ابعاد منهول بتنی به عوامل مختلفی مانند قطر لوله های متصل، عمق نصب، نوع کاربری شبکه، شرایط خاک و استانداردهای اجرایی وابسته است. انتخاب ابعاد نامناسب می تواند باعث کاهش ایمنی، دشواری در تعمیرات و افزایش هزینه های نگهداری در طول عمر پروژه شود.

در این مقاله به بررسی کامل ابعاد استاندارد منهول بتنی، انواع سایزها، عوامل موثر در تعیین اندازه و نکات مهم طراحی می پردازیم تا بتوانید مناسب ترین گزینه را برای پروژه های عمرانی و تأسیساتی انتخاب کنید.

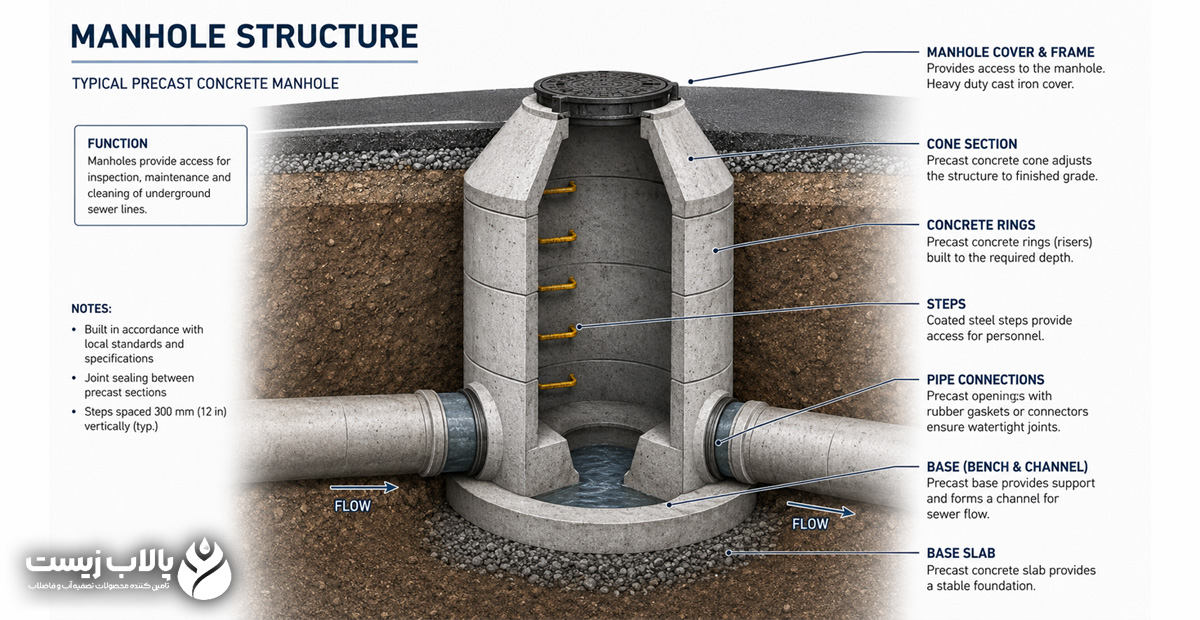

منهول بتنی چه کاربردی دارد؟

منهول بتنی یا آدم رو بتنی سازه ای عمودی است که در مسیر خطوط فاضلاب، زهکشی و تأسیسات زیرزمینی نصب می شود تا امکان دسترسی انسان به شبکه های زیرسطحی فراهم شود. این سازه معمولاً به شکل استوانه ای ساخته می شود و از قطعات پیش ساخته بتنی یا بتن درجا تشکیل شده است.

کاربرد اصلی منهول ها در سیستم های فاضلاب شهری، شبکه های جمع آوری آب های سطحی، خطوط مخابراتی و حتی برخی خطوط انتقال برق است. در این نقاط، اپراتورها می توانند وارد شبکه شده و عملیات بازرسی، تمیزکاری یا تعمیرات را انجام دهند.

از آنجا که ورود نیروی انسانی به داخل این سازه ها امکان پذیر است، ابعاد منهول بتنی باید به گونه ای طراحی شود که فضای کافی برای حرکت، ایمنی و انجام عملیات فنی فراهم باشد. به همین دلیل استانداردهای مشخصی برای قطر، ارتفاع و ضخامت دیواره این سازه ها تعریف شده است.

برای خرید منهول بتنی شما میتوانید با کارشناسان ما تماس بگیرید تا مشاوره و راهنمایی ها کامل در این زمینه به شما ارئه بدهند.

ابعاد استاندارد منهول بتنی

ابعاد منهول بتنی معمولاً بر اساس استانداردهای عمرانی و نیاز پروژه تعیین می شود. مهم ترین پارامترهای ابعادی شامل قطر داخلی، ارتفاع، ضخامت دیواره و ابعاد کف منهول است.

قطر داخلی منهول باید به اندازه ای باشد که یک فرد بتواند به راحتی وارد آن شده و عملیات تعمیر یا بازرسی را انجام دهد. در بسیاری از پروژه های شهری، قطرهای 100، 120 و 150 سانتی متر از رایج ترین اندازه ها محسوب می شوند.

ارتفاع منهول نیز بسته به عمق لوله های فاضلاب و سطح زمین متغیر است. در پروژه های عمیق شهری ممکن است ارتفاع این سازه به چند متر برسد و از چندین رینگ بتنی برای ساخت آن استفاده شود.

ابعاد رایج منهول بتنی

• قطر داخلی: 80 تا 200 سانتی متر
• ضخامت دیواره: 8 تا 15 سانتی متر
• ارتفاع هر رینگ بتنی: 30 تا 100 سانتی متر
• قطر دهانه ورودی (دریچه): حدود 60 سانتی متر

انتخاب دقیق این ابعاد باید بر اساس طراحی شبکه فاضلاب و محاسبات مهندسی انجام شود.

عوامل مؤثر بر تعیین ابعاد منهول بتنی

ابعاد منهول بتنی تحت تأثیر چندین عامل فنی و اجرایی قرار دارد. یکی از مهم ترین عوامل، قطر لوله های ورودی و خروجی است. هرچه قطر لوله بزرگ تر باشد، قطر منهول نیز باید افزایش یابد تا اتصال لوله ها به درستی انجام شود.

عامل دیگر عمق دفن شبکه فاضلاب است. در پروژه هایی که لوله ها در عمق زیاد قرار دارند، ارتفاع منهول نیز افزایش پیدا می کند و ممکن است نیاز به تقویت سازه یا استفاده از رینگ های بتنی مقاوم تر باشد.

همچنین شرایط محیطی مانند نوع خاک، بار ترافیکی سطح زمین و سطح آب زیرزمینی نیز می تواند بر ابعاد و ضخامت دیواره های منهول تأثیر بگذارد. در مناطق پرتردد شهری معمولاً از منهول های با ضخامت بیشتر استفاده می شود تا مقاومت سازه افزایش یابد.

مهم ترین عوامل تعیین ابعاد

• قطر لوله های متصل به منهول
• عمق قرارگیری شبکه
• نوع کاربری شبکه (فاضلاب، مخابرات، زهکشی)
• میزان بار ترافیکی سطح زمین
• شرایط ژئوتکنیکی خاک

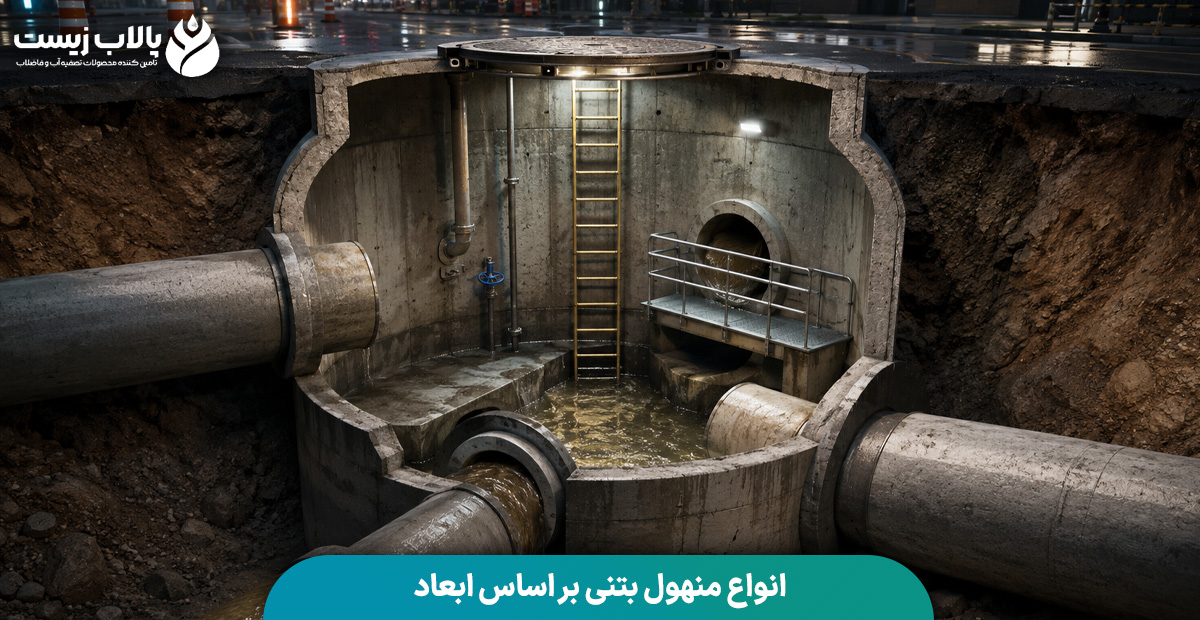

انواع منهول بتنی بر اساس ابعاد

منهول های بتنی را می توان بر اساس اندازه و قطر به چند دسته مختلف تقسیم کرد. این دسته بندی به مهندسان کمک می کند تا مناسب ترین گزینه را برای شرایط پروژه انتخاب کنند.

منهول های کوچک معمولاً قطری کمتر از یک متر دارند و بیشتر در شبکه های کوچک یا خطوط فرعی استفاده می شوند. این نوع منهول ها برای دسترسی محدود یا بازرسی ساده کاربرد دارند.

منهول های متوسط که قطر آن ها معمولاً بین 100 تا 150 سانتی متر است، رایج ترین نوع در شبکه های فاضلاب شهری هستند. این مدل ها فضای کافی برای ورود نیروی انسانی فراهم می کنند.

در نهایت منهول های بزرگ با قطر بیش از 150 سانتی متر برای پروژه های بزرگ، خطوط انتقال اصلی یا محل اتصال چندین لوله استفاده می شوند.

دسته بندی بر اساس قطر

• منهول کوچک: قطر کمتر از 100 سانتی متر
• منهول متوسط: قطر 100 تا 150 سانتی متر
• منهول بزرگ: قطر بیش از 150 سانتی متر

اجزای اصلی منهول بتنی و ارتباط آن با ابعاد

منهول بتنی از چند بخش اصلی تشکیل شده که هر کدام نقش مهمی در عملکرد سازه دارند. این اجزا شامل کف منهول، بدنه یا رینگ بتنی، مخروطی (کاهنده) و دریچه منهول هستند.

کف منهول معمولاً به صورت یک صفحه بتنی مسلح ساخته می شود که لوله های ورودی و خروجی در آن قرار می گیرند. ابعاد کف باید به اندازه ای باشد که بتواند بار سازه و فشار خاک اطراف را تحمل کند.

بدنه منهول از رینگ های بتنی پیش ساخته تشکیل می شود. قطر این رینگ ها همان قطر داخلی منهول را تعیین می کند و ارتفاع آن ها بر اساس عمق مورد نیاز انتخاب می شود.

اجزای اصلی منهول

• کف یا فونداسیون منهول
• رینگ یا بدنه بتنی
• قطعه مخروطی یا کاهنده
• دریچه و فریم منهول

ابعاد هر یک از این بخش ها باید به صورت هماهنگ طراحی شود تا عملکرد صحیح سازه تضمین شود.

نکات مهم در انتخاب ابعاد مناسب منهول بتنی

انتخاب ابعاد مناسب منهول بتنی یکی از مراحل مهم در طراحی شبکه فاضلاب و تأسیسات زیرزمینی است. اگر اندازه ها به درستی انتخاب نشوند، ممکن است مشکلاتی مانند انسداد لوله ها، دشواری در تعمیرات یا کاهش عمر مفید سازه ایجاد شود.

یکی از مهم ترین نکات در انتخاب ابعاد، در نظر گرفتن فضای کافی برای ورود و حرکت نیروی انسانی است. به همین دلیل در بسیاری از پروژه ها حداقل قطر 100 سانتی متر برای منهول ها در نظر گرفته می شود.

همچنین باید به استانداردهای ملی و بین المللی طراحی شبکه فاضلاب توجه شود. رعایت این استانداردها باعث افزایش ایمنی، کاهش هزینه های نگهداری و افزایش دوام سازه خواهد شد.

توصیه های مهم در طراحی

• استفاده از ابعاد استاندارد برای تسهیل تولید قطعات
• در نظر گرفتن بار ترافیکی و شرایط محیطی
• پیش بینی فضای کافی برای تعمیر و نگهداری
• استفاده از بتن با مقاومت مناسب

یکی از مواردی که باید در انتخاب منهول دقت داشت، مشخصات فنی منهول هست. میتوانید با تماس راهنمایی ها کاملی در این زمینه داشته باشید.

جمع بندی

ابعاد منهول بتنی یکی از مهم ترین عوامل در طراحی و اجرای شبکه های فاضلاب و تأسیسات زیرزمینی است. این ابعاد باید بر اساس استانداردهای مهندسی، شرایط پروژه و نیازهای عملیاتی تعیین شوند تا عملکرد صحیح و ایمنی سازه تضمین شود.

با توجه به عواملی مانند قطر لوله ها، عمق شبکه، نوع کاربری و شرایط محیطی، مهندسان پالاب زیست می توانند مناسب ترین اندازه منهول را انتخاب کنند. استفاده از منهول های بتنی با ابعاد استاندارد نه تنها باعث افزایش دوام شبکه می شود، بلکه عملیات نگهداری و تعمیرات را نیز آسان تر خواهد کرد.
